一.变压器在工农业生产、国民经济、人民生活中的重要性

二.目前国内的配电变压器的现状及发展

三.S11配电变压器开发的必要性

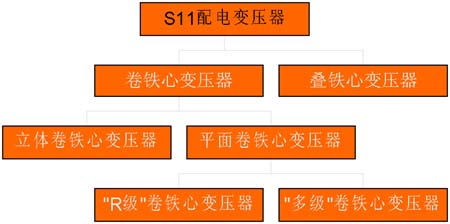

●沈阳变压器研究所技术中心研制和开发了S11型系列多种结构型式的油浸式配电变压器

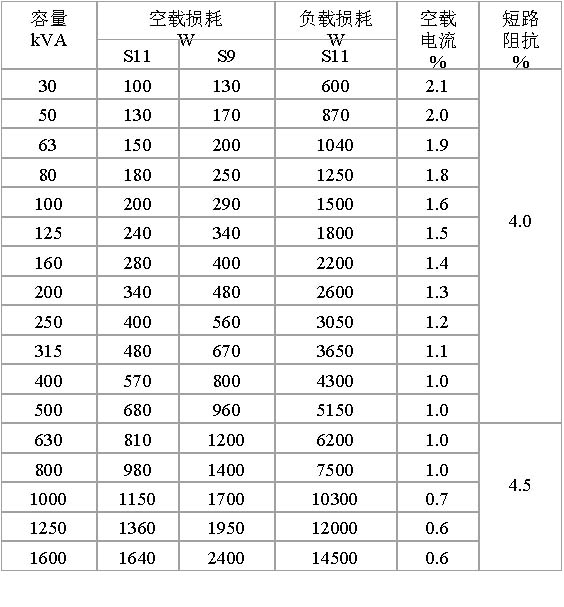

S11配电变压器是新型节能配电变压器，与S9配电变压器相比，每台配电变压器年耗电量平均降低10.85%，每kVA平均降低2.16元。

S11配电变压器的容量为30kVA-1600kVA，额定电压10kV/0.4kV，产品性能满足国家标准的有关规定。变压器采用波纹式油箱、全密封结构、结构合理、外形美观、运行可靠性高

S11系列配电变压器除立体卷铁心变压器外在2002年6月都通过了国家“两部”的产品鉴定

叠铁心

●铁心制造工艺简单，制造工时短，降低了制造成本

●变压器制造厂具有成熟的叠铁心工艺，成熟的质量控制管理体系

●不需要卷制铁心和线圈的专用设备，降低了产品的制造成本

●铁心材料较“R型”卷铁心利用率高，能降低产品的制造成本

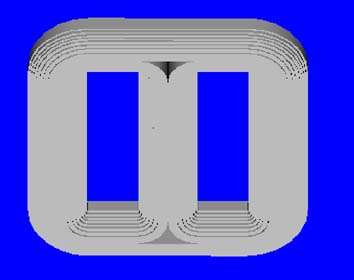

“多级”卷铁心

●铁心和线圈需在专用设备上卷制，减少了由人工制造造成的质量波动，质量稳定可靠；

●卷铁心在经过退火处理后，空载损耗和空载电流可大幅度下降；

●卷铁心与叠铁心相比可减少工序，生产效率高，自动化程度高；

●卷铁心是连续绕制而成，可使噪声降低；

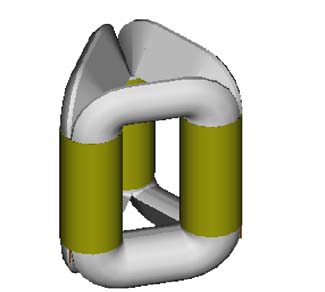

立体卷铁心

●铁心和线圈需在专用设备上卷制，减少了由人工制造造成的质量波动，质量稳定可靠;

●卷铁心与叠铁心相比可减少工序，生产效率高，自动化程度高；

●立体卷铁心的退火效果更好，能更有效降低空载损耗和空载电流。

●铁轭的截面积为心柱截面积的一半，即节能又省材。

●卷铁心是连续绕制而成，可使噪声降低。

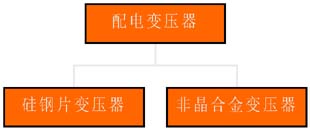

●开发和研制了不同铁心结构型式和不同铁心材料所构成的多种组合式变压器

●组合式变压器结构紧凑、体积小、占地少与环境和谐地融为一体

●组合式变压器具有能伸入负荷中心，减少线路损耗，送电周期短，提高供电质量，选位灵活、外形美观、安装使用方便、维护简单、投资少见效快等一系列优点，得到供用电部门的广泛使用。

●据有关专家估计，在21世纪组合式变压器将得到广泛应用。

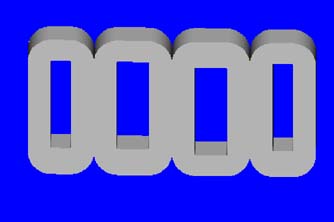

●非晶合金与硅钢片变压器相比空载损耗下降70%至80%，空载电流下降80%，节能效果显著

●非晶合金片厚度极薄，填充系数较低

●许用磁密低，产品的设计受材料限制程度较高
