户外干式空心电抗器优化设计系统

    沈阳变压器研究所技术中心开发了户外干式空心电抗器优化设计系统，其技术特点、设计要点如下：

一、户外干式空心电抗器特点

    与油浸式铁心电抗器和水泥电抗器相比，户外干式空心电抗器具有结构简单，重量轻，体积小，线性好，损耗低，噪声小，维护方便，环境适应性强等优点。已成为我国电力系统的首选产品。广泛地应用于电厂、发电站、石油、化工、冶金、矿山、煤炭等部门。

二、户外干式空心电抗器设计要点

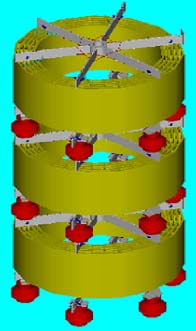

    户外干式空心电抗器为多个并联包封结构，包封间留有供散热用的通道，每个包封又由许多细导线同轴绕制的薄绕组并联而成，每个包封不仅本身有自感、互感，与其他包封也有互感。快速精确计算出各包封的自感和互感总和，再根据并联关系计算出电抗器的总电感，是电抗器设计中最重要一环。

三、户外干式空心电抗器优化设计系统

    户外干式空心电抗器优化设计系统分为电磁计算设计系统和参数绘图设计系统两大部分，可使户外干式空心电抗器的设计达到全部程序化和自动化。具有操作简单、计算速度快、计算精度高、适用范围广等特点。

               1.电磁计算设计系统

               2.参数绘图设计系统

1.电磁计算设计系统

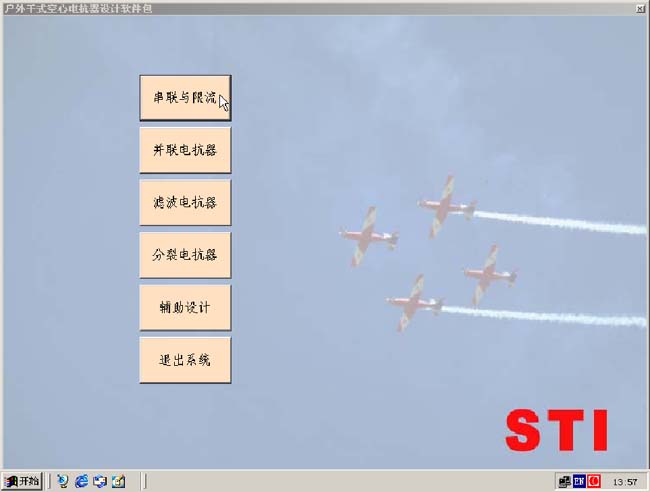

    该设计系统可用于110kV级及以下的各种空心电抗器的电磁计算。其电感计算精度可控制在3%以内，计算精度高，适用范围广。该软件操作界面完全可视化，输入数据简单，只需操作者稍加熟悉，既可熟练操作。其包括以下几个部分：

             1）串联与限流电抗器

             2）并联电抗器

             3）滤波电抗器

             4）分裂电抗器

             5）辅助设计

2.参数绘图设计系统

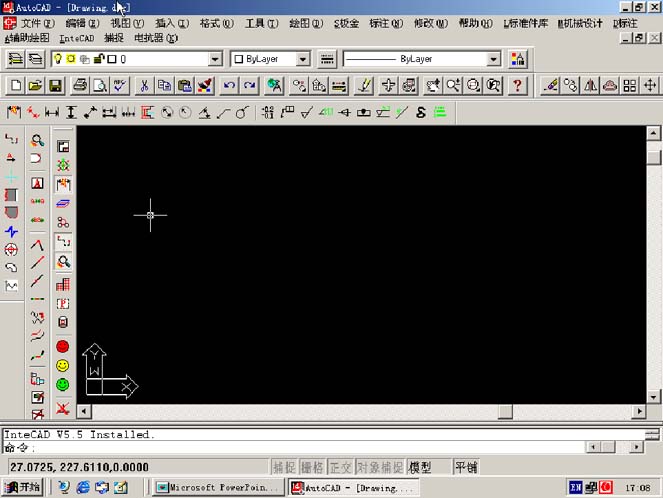

该设计系统与电磁计算设计系统相联接,可根据电磁计算结果，自动绘制出电抗器的生产图纸,操作界面完全可视化，具有操作简单（基本无需输入数据）、运行速度快（生成一套完整的电抗器图纸只需1-2分钟）、图纸设计准确等特点。
